Два уровня автоматики у насоса
У бытового насоса автоматика бывает двух видов, и их легко спутать. Первый вид — электроника внутри самого насоса: она меняет обороты ротора в зависимости от того, что происходит в контуре прямо сейчас. Второй вид — внешнее управление: насос получает или не получает питание 230 В, а решение «включить» или «выключить» принимает что-то снаружи — плата котла, термостат, таймер. У старого насоса с механическим переключателем скоростей (I, II, III) внутренней электроники нет вообще, и обороты меняют вручную, щёлкая переключателем на корпусе.
Что регулирует встроенная электроника
У насосов с ЭСМ-мотором — электронно-коммутируемым приводом без щёток и пускового конденсатора — внутри стоит датчик разности давления на входе и выходе рабочего колеса. Контроллер сравнивает текущий перепад с заданной кривой и подгоняет обороты так, чтобы перепад совпал с этой кривой. Режим пропорционального давления снижает напор при падении расхода — это экономит электричество на частичной нагрузке и убирает свист в термоголовках радиаторов. Режим AUTOADAPT (так эту функцию называет Grundfos; у Wilo похожий режим — Dynamic Adapt) сам подбирает нужную кривую за несколько суток работы, без ручной настройки. У части моделей есть ночной режим: электроника следит за температурой подачи, и если та плавно падает несколько часов подряд — признак, что котёл перешёл в ночной режим или просто стоит ночь — обороты снижаются до минимума, а при росте температуры возвращаются обратно.
Какая автоматика нужна в зависимости от контура

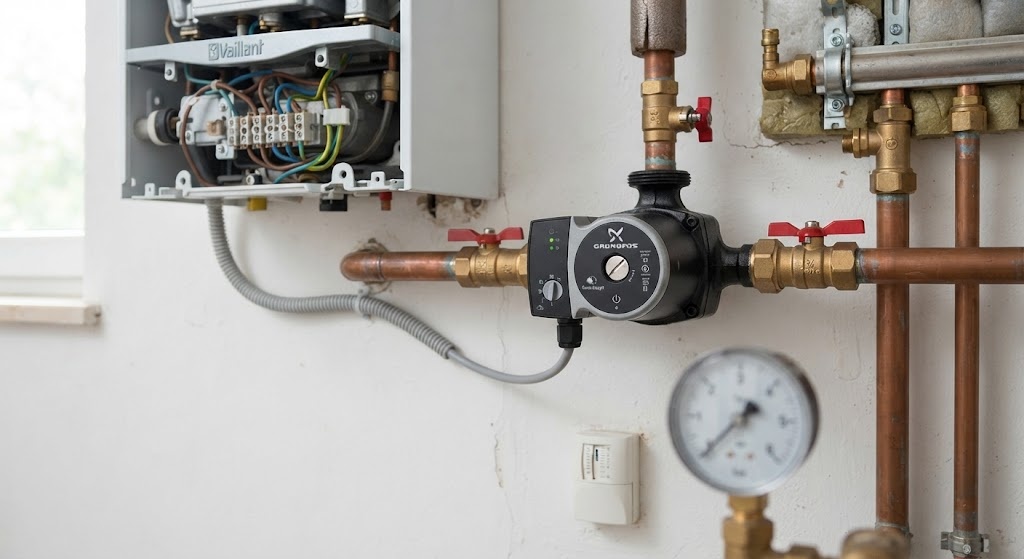

Если дом отапливается котлом с собственной насосной группой или клеммами для насоса отопления — на плате это обычно подписано WP или Pump — циркуляционный насос подключают прямо туда. Котёл включает и выключает его синхронно с горелкой, и отдельный таймер или термостат для управления питанием насоса в этом случае не нужен. В остальных контурах решение зависит от схемы — оно собрано в таблице.
| Где стоит насос | Что управляет включением | Нужна ли встроенная электроника насоса |
|---|---|---|
| Контур отопления от двухконтурного настенного котла | Клеммы насоса на плате котла (WP/Pump) | Не обязательна, но снижает шум и расход на частичной нагрузке |
| Рециркуляция ГВС (кольцо горячей воды, полотенцесушитель) | Отдельный таймер или термостат с датчиком температуры трубы | Не критична — важнее таймер или термостат |
| Контур тёплого пола без смесительного узла и термоголовок | Комнатный термостат с релейным выходом | Желательна — режим пропорционального давления снижает шум в петлях |
| Старый напольный котёл без электронных клемм для насоса | Отдельное реле времени или термостат на 230 В | Нет — переключатель скоростей на корпусе насоса |
Какой контакт на плате котла использовать и какой ток разрешён на этом выходе — вопрос к монтажнику при подборе схемы. Для газового котла это тем более не та часть, которую определяют на глаз: ошибка в токе нагрузки на выходе платы может вывести из строя саму плату.
Когда автоматика не спасает
Встроенный авторежим не умеет угадывать, что контур разбалансирован: если один стояк перекрыт, а остальные открыты нараспашку, насос честно подстроит обороты под текущий суммарный расход, но тепло всё равно распределится неровно по комнатам. Авторежим также не заменяет термоголовки на радиаторах — он реагирует на общий перепад давления в системе, а не на температуру в конкретной комнате. И если насос подключён к клеммам котла, а котёл встал на паузу по ошибке или по датчику дыма, насос молча стоит — никакой «авто» режим это не исправит, потому что питания на нём просто нет.
Что проверить перед покупкой или заменой насоса
Откройте паспорт насоса — там написано, есть ли у модели режимы AUTO, PP (proportional pressure) или night mode, и это сразу снимает вопрос про отдельный контроллер. Посмотрите в инструкции к котлу, куда заводится провод насоса отопления: отдельная клемма почти всегда есть у настенных двухконтурных моделей, а у напольных котлов без электроники её может не быть вовсе. Если ставите термостат с релейным выходом под отдельный контур, токовая нагрузка насоса — она указана в паспорте в амперах или ваттах — должна быть ниже того, что выдерживает реле термостата; это пишут в его собственной инструкции. Подробнее о подборе самого насоса — напор, расход, диаметр подключения — в статье как выбрать циркуляционный насос для отопления. Если нужен термостат именно для газового котла с релейным выходом под насос, разбирали отдельно в статье как выбрать комнатный термостат для газового котла.
