Как работает перемычка на радиаторе
В однотрубной системе — её чаще называют ленинградкой — радиаторы стоят на одном стояке друг за другом, и вода идёт по кругу через каждый прибор по очереди. Байпас — короткий отрезок трубы, который соединяет подачу и обратку радиатора в обход самого прибора. Пока краны на радиаторе открыты, основной поток всё равно идёт через секции — там ниже сопротивление, чем в узкой перемычке. Закрыли краны, например чтобы поменять кран или снять радиатор на время ремонта стены за ним, — и вода пошла по байпасу, соседние радиаторы на стояке греются как прежде. Без перемычки перекрытие одного прибора остановило бы весь стояк: вода не прошла бы дальше закрытых кранов, и все радиаторы ниже по ходу воды остыли бы.
Про разницу однотрубной и двухтрубной разводки — в статье Однотрубная или двухтрубная система отопления: что выбрать.
Какой диаметр перемычки ставить

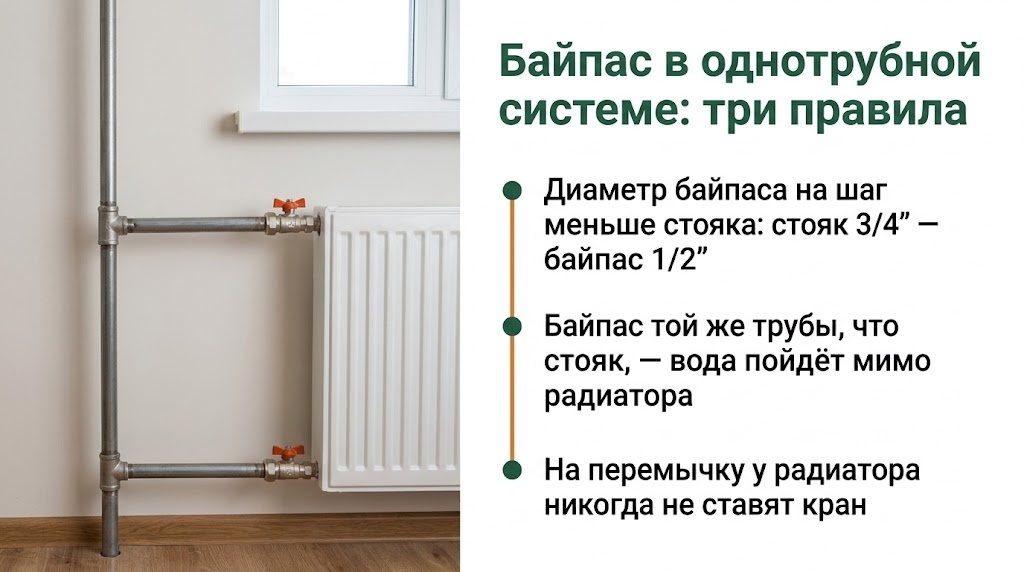

Диаметр байпаса берут на один стандартный шаг меньше диаметра стояка. Это общепринятая практика монтажников, а не норматив из СП или ГОСТа — точных цифр по диаметру перемычки в нормах нет, смысл здесь чисто гидравлический.
| Диаметр стояка | Диаметр байпаса |
|---|---|
| 1/2 дюйма (Ду15) | 3/8 дюйма (Ду10) |
| 3/4 дюйма (Ду20) | 1/2 дюйма (Ду15) |
| 1 дюйм (Ду25) | 3/4 дюйма (Ду20) |
Если поставить байпас того же диаметра, что стояк, вода пойдёт по пути наименьшего сопротивления — по прямой перемычке, а не через изогнутые секции радиатора. Прибор при этом почти не греет, хотя краны открыты и формально система исправна. Точный диаметр подводок и стояка в вашем доме может отличаться от типовых значений — уточняйте у монтажника или смотрите в проекте.
Когда перемычка не нужна
В двухтрубной системе у каждого радиатора — отдельная подача и отдельная обратка, проложенные независимо от соседних приборов. Закрыли краны на одном радиаторе — остальные не заметят, циркуляция у них не прерывается. Байпас там не ставят, это решение именно для однотрубных схем.
На перемычку у радиатора никогда не ставят кран. Она должна оставаться постоянно открытой: закрыть одновременно и байпас, и краны радиатора — значит остановить весь стояк.
Байпас у насоса и у твердотопливного котла
Здесь задача другая, и путать её с радиаторной перемычкой не стоит. Если на радиаторах стоят термоголовки, и большинство из них одновременно перекрывается — например, в тёплую погоду — насосу почти некуда гнать воду. Контур превращается в полузакрытый, насос работает на упор, шумит и быстрее изнашивает подшипники. Отдельный байпас с перепускным клапаном у насоса открывается при росте давления в контуре и даёт воде путь для циркуляции. Нужен ли такой узел в конкретной схеме, зависит от числа термоголовок и разводки — это стоит обсудить с монтажником. Про выбор самого насоса — в статье Циркуляционный насос для отопления: как выбрать напор и расход.
У твердотопливного котла байпас — это смесительный узел вроде Laddomat или термостатического клапана ESBE. Холодная обратка, попадая прямо в теплообменник, охлаждает его ниже точки конденсации дымовых газов — обычно это около 55–60 °C, точное значение для конкретной модели смотрите в паспорте котла. На холодных стенках топки оседает кислый конденсат с сажей, и он разъедает металл быстрее обычной накипи. Смесительный клапан подмешивает горячую воду из подачи в обратку, пока она не прогреется до безопасного порога, и только потом пускает поток в котёл напрямую. Про выбор самого котла и обязательные узлы защиты — в статье Какой твердотопливный котёл выбрать для частного дома.
Что уточнить перед заменой радиатора
Если меняете радиатор в ленинградке, байпас обязателен, и его диаметр лучше уточнить по диаметру стояка у монтажника или в проекте дома — ошибка в размере перемычки превратит замену крана в холодный радиатор. Если система двухтрубная, про байпас у радиатора можно забыть: он там не нужен и ничего не решает. А вопрос байпаса у насоса или смесительного узла у твердотопливного котла лучше решать вместе со специалистом, который видит всю схему отопления целиком, а не только один узел.
