Что означает цифра 140 и какие бывают версии

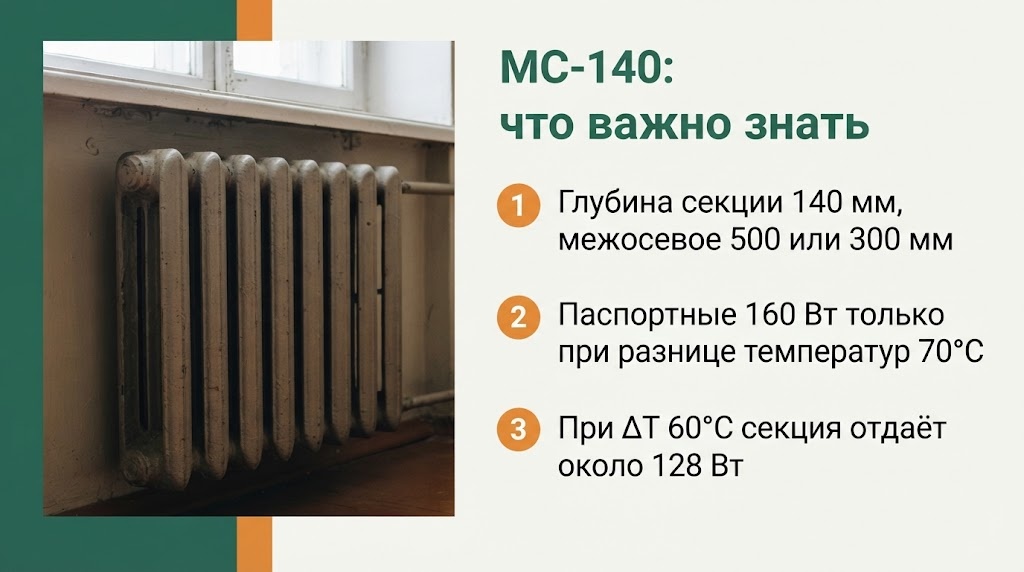

140 - это строительная глубина секции в миллиметрах, то есть расстояние, на которое радиатор выступает от стены. Буква «С» в названии значит секционный - можно докупать или снимать секции по одной. Если в документах к радиатору стоит МС-140М, это модернизированная версия: у неё немного другой прилив под ниппель, и паспортная теплоотдача секции может отличаться на 5-10 Вт от обычного МС-140.
У радиатора два варианта по межосевому расстоянию - между центрами верхней и нижней подводки. МС-140-500 - стандартная высокая секция, межосевое 500 мм, высота около 582 мм. МС-140-300 - низкая версия для подоконников пониже, межосевое 300 мм, высота около 385 мм. Какая версия стоит у вас, легко проверить обычной линейкой.
Характеристики секции по паспорту
| Параметр | Типовое значение | Где уточнить точно |
|---|---|---|
| Глубина секции | 140 мм | паспорт, этикетка на упаковке |
| Межосевое расстояние | 500 мм или 300 мм | замер линейкой между центрами подводки |
| Высота секции | ~582 мм (500) / ~385 мм (300) | паспорт |
| Вес секции | 6,5-7,5 кг | этикетка конкретного завода |
| Объём воды в секции | 1,0-1,45 л | паспорт |
| Теплоотдача при ΔT 70°C | около 160 Вт (±10-15% у разных заводов) | паспорт партии |
| Рабочее давление | обычно 6-9 бар | паспорт, для домов выше 9 этажей - в УК |
Цифры в столбце «типовое значение» усреднённые - у разных заводов паспортные данные отличаются в пределах одной строки таблицы, иногда заметно.
Расчёт числа секций: формула и пример для комнаты 18 м²
Число секций = тепловая потребность комнаты, делённая на фактическую, а не паспортную отдачу одной секции. Для комнаты в панельном доме с потолком до 2,7 м грубая норма - около 100 Вт на квадратный метр, то есть для 18 м² нужно примерно 1800 Вт.
Паспортная отдача секции МС-140 - 160 Вт, но это при разнице температур 70°C, а в квартирной системе такая разница встречается редко. Если реальная разница ближе к 60°C, коэффициент пересчёта - около 0,8, и секция фактически отдаёт порядка 128 Вт. Тогда 1800 ÷ 128 ≈ 14 секций. Точную методику с поправками на угловую комнату, этаж и окна смотрите в статье сколько секций радиатора нужно на комнату.
Поправка теплоотдачи на реальную разницу температур
| Разница температур | Коэффициент к 160 Вт | Фактическая отдача секции |
|---|---|---|
| 70°C | 1,0 | 160 Вт |
| 60°C | ~0,8 | ~128 Вт |
| 50°C | ~0,6 | ~96 Вт |
| 40°C | ~0,45 | ~72 Вт |
Коэффициенты ориентировочные: точную номограмму для своей модели смотрите в паспорте завода-изготовителя, разброс между производителями доходит до 10-15%.
Когда паспортный расчёт не срабатывает
Если отопление в доме регулируется по графику управляющей компании, разница температур в межсезонье может быть ниже расчётной, и секций, подобранных впритык, не хватит. Радиатор, спрятанный за широким подоконником или плотными шторами, отдаёт на 15-20% меньше тепла независимо от любых формул. Для системы с конденсационным котлом, где теплоноситель греют до 40-50°C, паспортные 160 Вт при ΔT70 не достижимы вовсе - здесь либо увеличивают число секций МС-140, либо смотрят панельные радиаторы с большей площадью.
Докупая секции отдельно от старого радиатора, учитывайте: у разных заводов шаг крепёжных отверстий и ширина секции (обычно около 93 мм) могут отличаться на пару миллиметров, и секция 1985 года не всегда встанет вплотную к секции 2020 года без прокладки.
Что проверить перед покупкой или докупкой
Резьба ниппеля у МС-140 почти всегда дюймовая, но перед докупкой лучше взять с собой одну секцию или замерить межосевое расстояние штангенциркулем. Для домов выше 9 этажей часто требуется рабочее давление 12-16 бар - обычный МС-140 на 6-9 бар может не подойти, это стоит уточнить в управляющей компании до покупки. Если нужна современная замена с похожими габаритами, но собственной паспортной теплоотдачей, посмотрите чугунный радиатор Konner - это аналог МС-140 того же класса. А если вы ещё выбираете между старым чугуном и новым биметаллом, разница по весу и теплоотдаче разобрана в статье чугунные или биметаллические радиаторы.
