Устройство: один змеевик или два
Внутри любого бойлера косвенного нагрева есть бак с водой для крана и теплообменник — свёрнутая в спираль трубка, змеевик. По змеевику идёт горячий теплоноситель из котла, он отдаёт тепло воде в баке через стенку трубки, но сам с водой из крана не смешивается.
В обычном баке один змеевик, подключённый к одному контуру отопления. Пока котёл работает и гонит теплоноситель по этому змеевику, вода в баке нагревается. Если контур отключили — например, летом выключили твердотопливный котёл — греть воду больше нечем, разве что через встроенный электрический ТЭН, если он в баке предусмотрен.

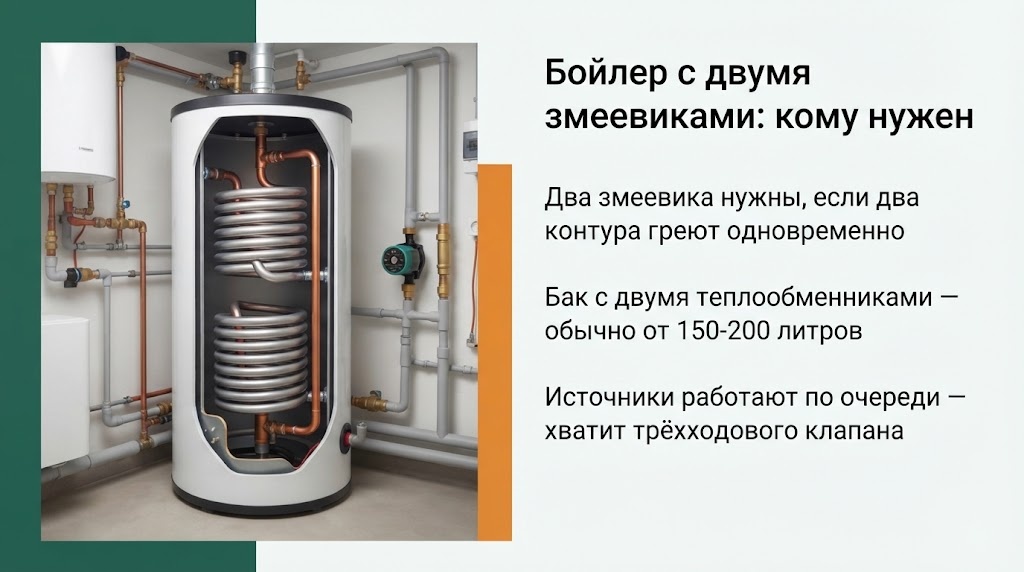

В баке с двумя теплообменниками внутри корпуса стоят две раздельные спирали, не соединённые друг с другом по теплоносителю. Каждая подключается к своему источнику тепла через свою пару патрубков. Обычно нижний змеевик делают крупнее и ставят под основной источник — твердотопливный котёл, тепловой насос или солнечные коллекторы, которые греют медленно, но долго. Верхний змеевик компактнее, его подключают к резервному источнику — газовому или электрическому котлу, который быстро поднимает температуру верхнего слоя воды, уходящего к крану первым.
Сравнение по параметрам
| Параметр | Один теплообменник | Два теплообменника |
|---|---|---|
| Сколько источников тепла подключается | один | два, и оба могут работать одновременно |
| Что если основной источник отключили | вода стынет, греть нечем без ТЭНа | второй контур догревает воду сам |
| Обвязка | один циркуляционный насос, одна пара вентилей | обычно два насоса и две группы безопасности, по одной на контур |
| Цена при одинаковом объёме бака | ниже | выше, сравнивайте по прайсам конкретных моделей на сайте производителя |
| Минимальный объём в линейках производителей | от 80 литров | обычно от 150-200 литров |
Когда нужен бойлер с двумя теплообменниками
Для квартиры с одним газовым котлом два теплообменника — лишняя трата: в квартире нет второго независимого контура отопления, который стоило бы подключать отдельно. Хватает обычного бака с одним змеевиком.
В частном доме с одним источником тепла логика та же. Расчёт объёма и мощности для такого случая разобран в статье про как выбрать объём и мощность бойлера косвенного нагрева — он зависит от числа жильцов и пикового расхода воды, и от количества змеевиков не меняется.
Два теплообменника оправданы, если в доме реально два независимых контура, которые должны греть воду сами, без ручного переключения кранов. Самый частый случай — твердотопливный котёл как основной источник и газовый или электрический как резерв на случай, если дрова закончились среди зимы. Второй случай — солнечные коллекторы на крыше плюс котёл: летом воду греет солнце, в пасмурные дни и зимой подключается котёл через второй змеевик. Третий — тепловой насос с низкой температурой подачи и обычный котёл как добавка в сильный мороз, когда насосу не хватает мощности.
Основная сложность бивалентного бака обычно не в самом бойлере, а в обвязке: два насоса и два комплекта автоматики сложнее настроить и дороже обслуживать, чем один контур. Если вода греется слабее ожидаемого, сначала проверяют, какой из двух контуров реально работает, а не сам бак.
Когда одного контура достаточно даже при двух источниках
Если два источника тепла в доме никогда не работают одновременно, хватит одного змеевика и трёхходового переключающего клапана — он перебрасывает подачу теплоносителя то от одного котла, то от другого в один и тот же змеевик. Клапан с электроприводом стоит заметно дешевле второго теплообменника в баке, хотя и требует своей группы управления.
То же самое работает, если перед бойлером уже стоит буферная ёмкость — общая накопительная бочка, где смешивается теплоноситель от обоих источников до того, как попасть в бойлер. В сам бойлер в этом случае заходит уже один смешанный поток по одной трубе, и второй змеевик бойлеру не нужен: функцию объединения контуров взяла на себя буферная ёмкость.
Бывает и обратная путаница: тепловой насос со встроенным электрическим ТЭНом для догрева — это не повод покупать бивалентный бойлер. ТЭН греет воду напрямую электричеством, без отдельного контура теплоносителя, и вторым теплообменником в строгом смысле не считается. Для такой пары обычно достаточно бойлера с одним змеевиком под насос и встроенным ТЭНом, который включается сам, если насос не успевает.
Чек-лист перед покупкой
- Посчитайте, сколько в доме реально независимых контуров отопления, которые должны греть бойлер отдельно друг от друга.
- Если контуров два и они могут работать одновременно, а не по очереди через клапан, берите модель с двумя теплообменниками.
- Сверьте по паспорту модели площадь каждого змеевика отдельно: они обычно разного размера, под разную мощность источника.
- Спросите у монтажника, нужен ли второй циркуляционный насос и вторая группа безопасности — для двух контуров это почти всегда так.
- Для расчёта объёма ориентируйтесь на число жильцов и пиковый расход воды — логика та же, что для обычного бойлера с одним змеевиком.
