От чего зависит выбор коллектора

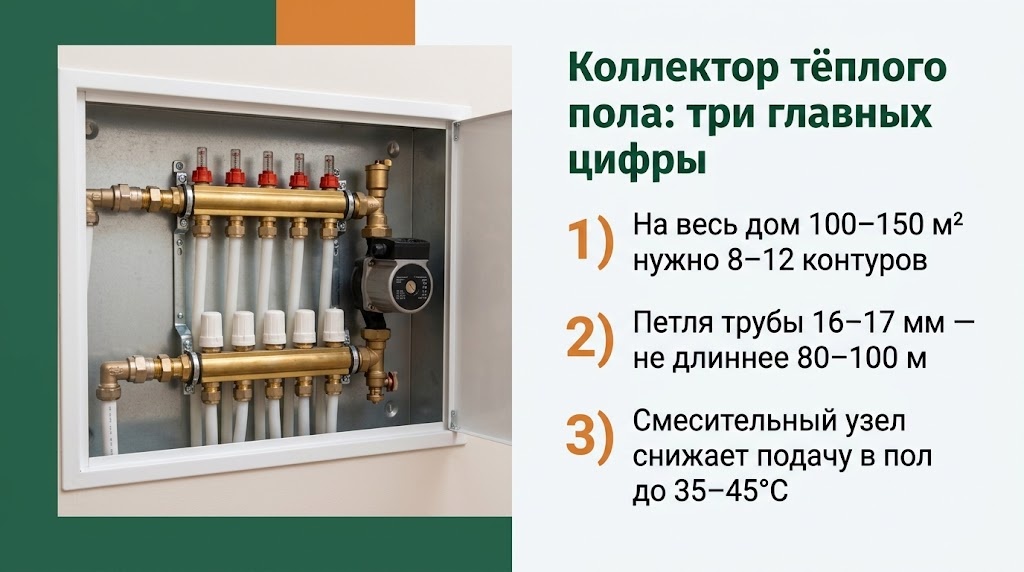

Главное число — это количество контуров тёплого пола, которые соберутся на одном коллекторе. Для жилой комнаты с шагом укладки трубы 15–20 см один контур обычно закрывает 15–20 м² — точный расчёт зависит от шага и диаметра трубы, его лучше смотреть по проекту или калькулятору производителя трубы. Если сложить контуры по всему дому, получается нужное число выходов: для одной-двух комнат хватит коллектора на 2–4 выхода, для дома в 100–150 м² часто нужно 8–12.
Второй параметр — длина петли. У трубы 16–17 мм гидравлическое сопротивление растёт с длиной контура, и большинство производителей ограничивают петлю 80–100 м, у трубы 20 мм — до 120 м. Если контур выйдет длиннее, насос коллектора не протолкнёт через него нужный расход, и дальний конец петли будет холоднее ближнего. Точную максимальную длину для своей трубы проверяйте в паспорте или на сайте производителя — цифры у разных брендов отличаются.
Третье — резьба и диаметр самого коллектора. Для частного дома и большинства квартир подходит коллектор 1 дюйм (DN25) на магистраль, с выходами под евроконус 3/4 дюйма для трубы 16, 17 или 20 мм. Коллектор меньшего диаметра на магистраль берут редко — он сам становится узким местом при 6 и более контурах.

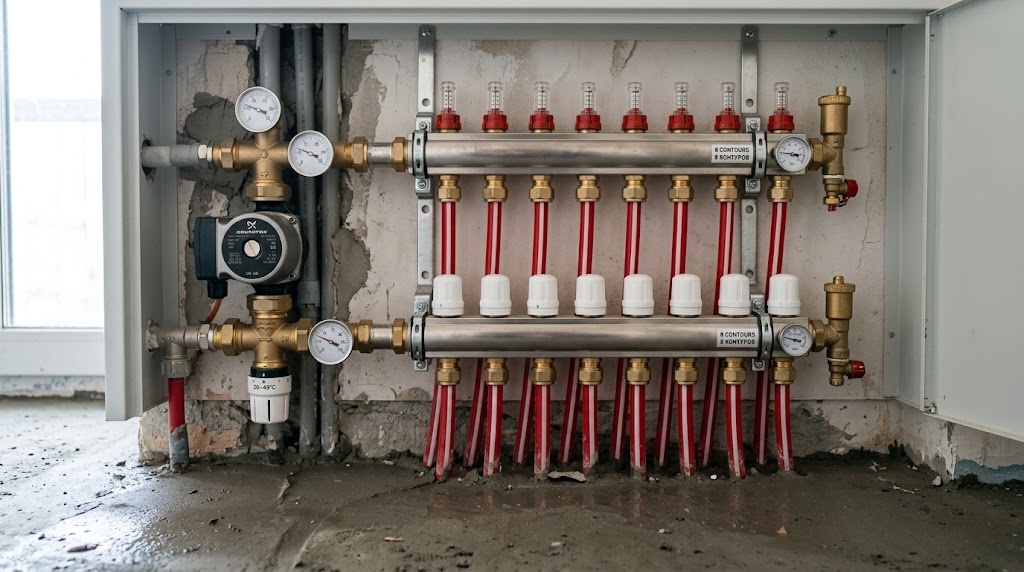

Четвёртое — расходомеры на каждом выходе. Без них систему приходится балансировать на ощупь, щупая температуру пола в разных углах комнаты. С расходомерами видно расход каждого контура по шкале на стеклянной трубке, и подстроить его под проектный можно за один подход.
Пятое — способ управления контурами: ручные вентили, термостатические клапаны с головками или электрические сервоприводы от комнатных термостатов. Автоматика дороже на 15–25 тыс. ₽ за весь коллектор, но держит температуру в каждой комнате отдельно, без ручной подстройки по сезону.
Типовые ситуации: что брать в вашем случае
Если тёплый пол только в ванной или на кухне, а остальное отопление — радиаторы, достаточно коллектора на 2–3 выхода без расходомеров: пара контуров легко балансируется вручную.
Если весь дом на тёплом полу и контуров получается 6 и больше, расходомеры уже не роскошь, а необходимость — иначе дальние комнаты будут прогреваться хуже ближних к коллектору. Для такой схемы разумно сразу смотреть в сторону циркуляционного насоса с запасом по напору, если старый насос рассчитан только на радиаторы.
Если один котёл греет и тёплый пол, и радиаторы, коллектор ставят в паре с насосно-смесительным узлом. Узел смешивает горячую воду из котла с остывшей из обратки пола и выдаёт на выходе 35–45°C — именно такая температура нужна стяжке и трубе в полу, а не 60–70°C, на которые настроены радиаторы.
Если дом ещё не определился с типом тёплого пола вообще, раньше коллектора стоит решить какой тёплый пол выбрать — водяной коллектор имеет смысл только под водяную систему, для кабельного или плёночного пола он не нужен.
На чём нельзя экономить, а на чём можно
Материал корпуса коллектора — то место, где скупиться точно не стоит. Корпус должен быть из латуни: она не трескается на резьбовых соединениях при нагреве и остывании системы за отопительный сезон. Дешёвые коллекторы иногда делают из силумина — в магазинах так называют цинковый сплав ЦАМ, он легче и дешевле, но резьбовые гнёзда под евроконусы у него со временем дают трещины от температурных подвижек, и соединение начинает подтекать. Для магистрального коллектора, через который идёт весь расход дома, такая экономия обходится дороже ремонта.
На насосно-смесительном узле экономить так же не стоит, если тёплый пол висит на одном котле с радиаторами. Без него при первом же морозе котёл выдаст на пол те же 60–70°C, что и на радиаторы — для пола под ламинатом или линолеумом это риск деформации покрытия: у большинства производителей ламината верхний предел температуры пола указан на этикетке и обычно лежит в районе 27–29°C.
А вот на автоматике управления контурами экономить можно без особых потерь. Ручные вентили требуют подстройки два раза в год при смене сезона, но работают надёжно и не содержат электроники, которая может выйти из строя. Сервоприводы и комнатные термостаты удобнее, однако для дачи с редкими визитами разница в комфорте не всегда оправдывает разницу в цене.
Частые ошибки
Берут коллектор точно под текущее число контуров, без запаса. Потом при перепланировке или добавлении санузла оказывается, что свободного выхода нет, а менять коллектор на весь дом — работа на полдня со сливом системы.
Ставят коллектор без воздухоотводчика и дренажного крана на каждой секции. Многие модели продаются уже с ними, но на самых бюджетных вариантах это отдельная опция. Без дренажа слить один контур для ремонта можно только через слив всей системы, а это лишний повод проверить после сборки давление в системе отопления.
Путают расходомер с термостатическим клапаном. Расходомер только показывает и ограничивает расход по шкале, а поддерживать температуру воздуха в комнате через него нельзя. Для автоматической регулировки по температуре нужны отдельно термоголовки или сервоприводы с комнатным датчиком.
Что спросить у монтажника
Прежде чем платить за коллектор, пройдите с монтажником или продавцом по этим пунктам:
- Сколько контуров получится в проекте и какой длины каждый — укладывается ли в 80–100 м для вашей трубы.
- Какой диаметр и шаг трубы заложен в расчёт, и совпадает ли выход коллектора (евроконус 3/4 дюйма) с этим диаметром.
- Нужен ли по схеме насосно-смесительный узел, и на какую температуру подачи он будет настроен.
- Будут ли на коллекторе расходомеры и ручная или автоматическая регулировка контуров.
- Где встанет шкаф коллектора, и остаётся ли перед ним место для обслуживания — обычно нужно 40–50 см свободного пространства.
- Как будут проверять давление и отсутствие протечек после монтажа, перед заливкой стяжки.
