Резьба и место установки

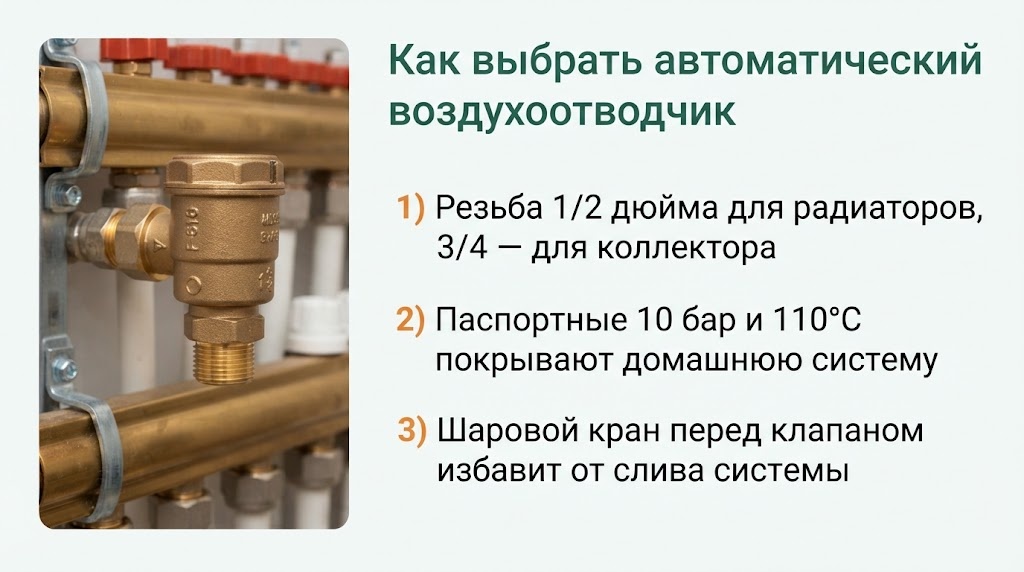

Автоматический воздухоотводчик подключается через резьбу — чаще всего 1/2 дюйма (это DN15) для радиаторов, насосных групп и одиночных точек. Для коллектора тёплого пола и для магистралей с несколькими контурами обычно нужна резьба 3/4 дюйма — она совпадает со штуцером на самом коллекторе. Перед покупкой измерьте резьбу на месте или посмотрите маркировку на коллекторе и группе безопасности, не берите клапан «на глаз», по размеру у соседа.
Ставить клапан нужно в самой высокой точке контура: на верхнем коллекторе тёплого пола, на группе безопасности котла, на верхнем розливе двухтрубной системы или на верхнем радиаторе в однотрубной. Если клапан окажется ниже уровня, куда поднимается воздух, он просто не увидит пузырь и не сработает. По СП 60.13330 воздух из системы отопления убирают в её верхних точках — это общий принцип проектирования, и размещение клапана должно его учитывать.
Давление, температура и тип теплоносителя
По паспорту типового автоматического воздухоотводчика — например, Valtec VT.502 или STOUT SVS-1011-000020 — рабочее давление указано до 10 бар, температура теплоносителя до 110°C. Для закрытой системы отопления частного дома, где рабочее давление обычно держат на уровне 1,5–2 бар, а теплоноситель нагревается до 70–80°C (точные цифры смотрите в паспорте котла и группы безопасности), такой клапан работает с большим запасом.
Если котёл твердотопливный, кратковременные забросы температуры выше 95°C, на которые обычно настроена группа безопасности, случаются чаще. Здесь запас по верхней планке температуры стоит проверить отдельно, а не полагаться на средние цифры из рекламного листа.
Если в системе не вода, а антифриз на основе пропиленгликоля, спросите у продавца или в паспорте, совместимы ли уплотнители клапана с гликолем. В дешёвых моделях прокладка из обычной резины от контакта с антифризом грубеет и начинает подтекать быстрее, чем от воды, а модели с силиконовым или EPDM-уплотнителем более устойчивы — срок службы уплотнителя с конкретным антифризом уточняйте в паспорте изделия.
Какой выбрать: типовые ситуации
Если у вас квартира с центральным отоплением и обычные биметаллические радиаторы — для верхней точки стояка подойдёт рядовой автоматический воздухоотводчик на 1/2 дюйма, его ставит сантехник при обслуживании или замене радиатора.
Если у вас частный дом с тёплым полом и коллектором на несколько контуров, клапан нужен на каждом коллекторе, в самой высокой точке группы, резьбой под сам коллектор — обычно 3/4 дюйма. Как выбрать коллектор для тёплого пола по числу контуров и расходу, разобрано отдельно.
Если в доме твердотопливный котёл без буферной ёмкости, температурные скачки заметнее, и клапан лучше брать с запасом по паспортной температуре, а не самый дешёвый на витрине.
Если система старая, с ржавчиной и шламом в теплоносителе, поплавковый механизм автоматического клапана забивается чаще. На радиаторах в такой системе иногда надёжнее остаётся обычный ручной кран Маевского — его прочищают спичкой или ключом за секунду. Автоматический клапан лучше оставить на группе безопасности котла и на верхних коллекторах, где вода чище после фильтра. Если радиатор остаётся холодным сверху даже при исправном клапане, причины завоздушивания разобраны отдельно — дело не всегда в самом воздухоотводчике.
На чём нельзя экономить, а что можно упростить
Шаровой кран перед клапаном стоит в разы дешевле, чем переделка без него. Если клапан стоит напрямую в резьбе коллектора или группы безопасности котла без крана, для его замены или чистки придётся сливать всю систему. Для частного дома с антифризом это бак на 100–150 литров, которые потом нужно куда-то слить и залить заново.
Материал корпуса тоже не место для экономии в точках, доступных для осмотра. Латунный корпус держит нагрузку резьбового соединения годами. У дешёвых моделей корпус делают из силумина — в магазинах так называют цинково-алюминиевый сплав ЦАМ, — и со временем в месте резьбы появляется белый налёт, а потом и подтёки через поры литья. Среди моделей с латунным корпусом, которые часто встречаются в продаже — .
А вот колпачок клапана можно выбирать не задумываясь — пластиковый он или латунный, на работу механизма это не влияет, это вопрос внешнего вида. Манометр или индикатор на самом клапане тоже можно пропустить: для рядового радиатора или коллектора это лишняя деталь, которая ломается чаще, чем приносит пользы.
Частые ошибки при установке
Клапан ставят горизонтально, лёжа на боку, потому что так удобнее развести трубу. Поплавок внутри работает только в вертикальном положении, колпачком вверх — на боку он не всплывает до конца и не открывает иглу, воздух копится так, будто клапана нет вообще.
Клапан ставят в самой нижней точке розлива, потому что туда удобнее смотреть и проще дотянуться. Воздух туда не поднимается, он весь остаётся наверху — у потолка или под коллектором тёплого пола.
Клапан покупают один на всю систему и ставят только в котельной. Для дома с несколькими стояками и контурами нужен клапан в каждой верхней точке, а не один общий, иначе воздух, запертый в дальнем контуре, так и останется там.
Про клапан просто забывают. Автоматический воздухоотводчик со временем может закиснуть в любом положении — и в открытом, и в закрытом. В открытом он понемногу подтекает, в закрытом перестаёт стравливать воздух. Раз в год стоит открутить колпачок и проверить, что игла двигается свободно.
Что спросить у монтажника или продавца
Перед покупкой и монтажом стоит получить ответы на несколько вопросов:
- Какая резьба нужна по факту — 1/2 или 3/4 дюйма, и совпадает ли она со штуцером на коллекторе или группе безопасности?
- Какие рабочее давление и температура указаны в паспорте клапана, и есть ли запас против параметров моей системы?
- Будет ли стоять шаровый кран перед клапаном, и если нет — почему?
- Из чего сделан корпус — латунь или более дешёвый сплав — и распространяется ли на него гарантия отдельно от остальной группы безопасности?
- Совместим ли уплотнитель клапана с антифризом, если в системе не вода?
