Формула и пример расчёта

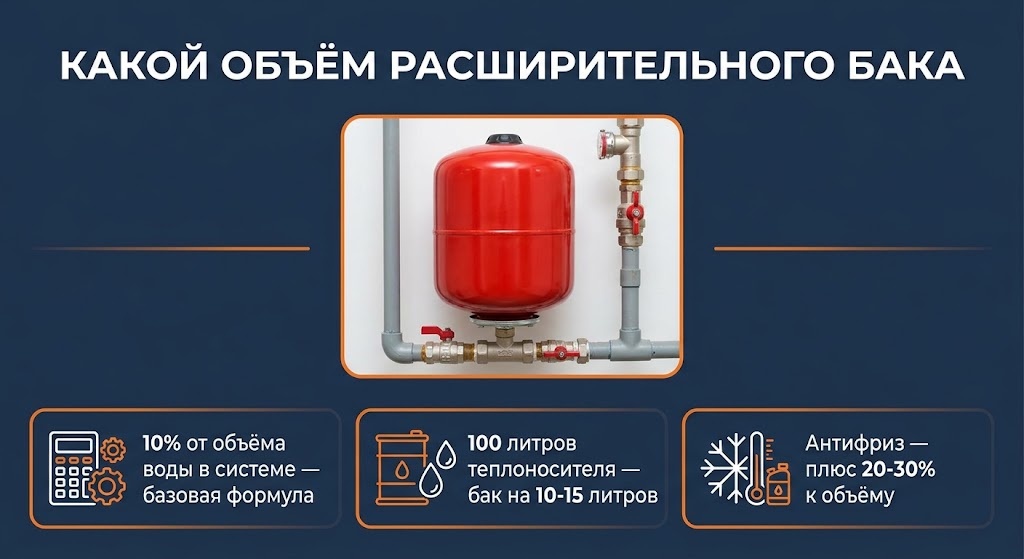

Для закрытой системы отопления объём бака простым способом считают так: берут весь объём теплоносителя в системе — вода в трубах, радиаторах, котле и обвязке — и умножают на 10%. Это практический запас, которым пользуются монтажники, когда нет времени на точный расчёт по паспортным данным каждого элемента.
Пример. В доме система на 120 литров воды: котёл держит около 10 литров, радиаторы — 60-70 литров (у алюминиевой секции по паспорту обычно 0,3-0,4 литра, у биметаллической — 0,2-0,25 литра, посчитать нужное число секций можно в статье про расчёт секций радиатора на комнату), остальное — трубы и коллекторы. При объёме системы 120 литров бак берут на 12-15 литров, ближайший типоразмер в магазине — 18 литров, с небольшим запасом.
Более точный расчёт учитывает коэффициент расширения воды при нагреве: около 4-4,5% при нагреве до 90-95°C. Формула такая: объём бака = объём системы × коэффициент расширения / коэффициент использования бака (обычно 0,5-0,6 для мембранных баков с зарядкой 1,5 бар). Для дома на 100-150 кв. м с котлом до 24 кВт итоговое число почти всегда укладывается в диапазон 18-25 литров — такие цифры дают таблицы подбора в паспортах бытовых котлов.
Поправки на теплоноситель и тип системы
| Условие | Как меняется объём бака |
|---|---|
| Система на антифризе (этиленгликоль) | +20-30% к объёму, антифриз расширяется сильнее воды — подробности в статье про антифриз или воду в системе отопления |
| Тёплый пол в общем контуре | считают отдельно, часто ставят второй бак на 8-12 литров у коллектора |
| Открытая система (расширительный бак на чердаке) | закрытый мембранный бак не нужен вообще, ставят обычную ёмкость |
| Рабочее давление выше 2 бар | бак берут на типоразмер больше, иначе клапан группы безопасности срабатывает чаще — см. норму давления в системе отопления |
Когда правило 10% не работает
Это грубая прикидка, и в паре случаев она подводит. В доме с длинными теплотрассами на 50-80 метров труб объём воды в трубах может быть больше, чем в радиаторах, и 10% от общего объёма недосчитывают литра на 3-5. В системах с буферной ёмкостью на 200-500 литров для твердотопливного котла бак считают отдельно от буфера, иначе мембрана перегреется от температуры буфера. А если в доме несколько контуров — основной, тёплый пол, бойлер косвенного нагрева — на каждый ставят свой бак, суммарный объём одним баком не закрывают.
Что делать дальше
Точный объём системы редко известен заранее, особенно если отопление монтировали давно и документов не осталось. Проще всего измерить: слить систему в мерную ёмкость при замене теплоносителя или спросить объём у монтажника, который делал разводку. Для нового проекта объём считает инженер при подборе котла и радиаторов — тот же расчёт, что и для мощности котла по площади дома, заодно даёт ориентир по количеству воды в контуре. Если бак уже стоит и непонятно, хватает ли объёма, смотрите на манометр: скачки давления при нагреве больше чем на 0,3-0,5 бар и частые срабатывания предохранительного клапана говорят, что бак маловат.
