Зачем преобразователь насосу и что в нём происходит

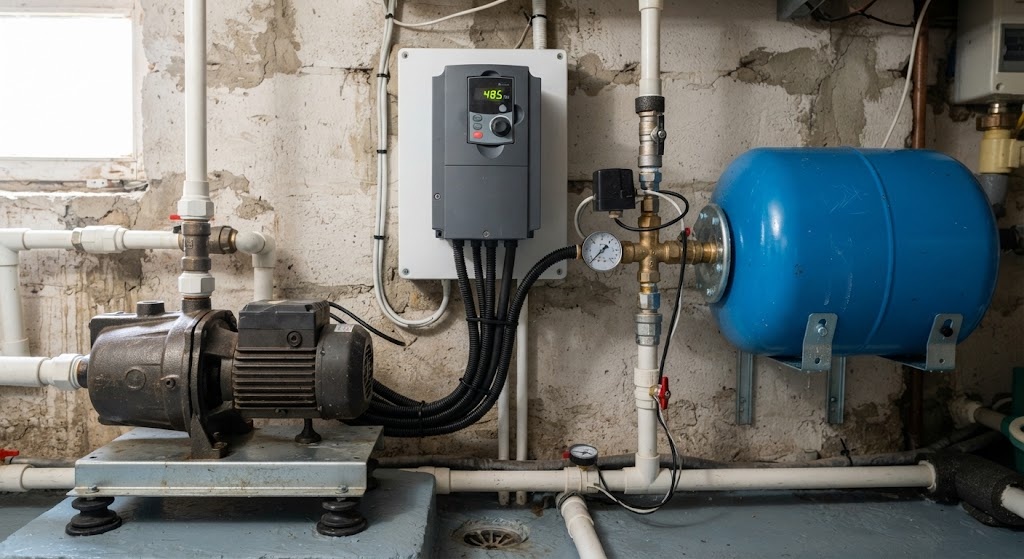

Частотный преобразователь — это электронный блок, который стоит между сетью и двигателем насоса. Внутри он выпрямляет переменный ток, а затем собирает его заново через силовые транзисторы в импульсы нужной частоты — так на выходе получается ток не 50 Гц, а, например, 35 или 42 Гц. Двигатель крутится медленнее или быстрее ровно настолько, насколько изменилась частота, а вместе со скоростью меняются расход воды и напор.
Здесь работает правило из гидравлики, которое называют законом пропорциональности: при изменении частоты вращения в n раз расход меняется во столько же раз, напор — в n², а потребляемая мощность — в n³. Пример на цифрах: насос мощностью 1,5 кВт при полных 50 Гц снижаем до 40 Гц, это 80% от номинальной скорости. Расход упадёт до 80% от паспортного, напор — до 64% (0,8²), а потребление электричества — до 51% от 1,5 кВт, то есть около 0,77 кВт. Эта кубическая зависимость мощности от скорости и даёт реальную экономию, но только тогда, когда насос значительную часть времени реально работает на пониженных оборотах.
Когда преобразователь действительно нужен
| Ситуация | Преобразователь | Почему |
|---|---|---|
| Один кран, разбор воды редкий (дача, дом на одну семью) | Не нужен | Реле давления и гидроаккумулятор дешевле и справляются с задачей |
| Несколько санузлов, расход скачет от 1 л/мин до 40 л/мин | Оправдан | Напор держится стабильным при любом числе открытых точек |
| Полив участка или бассейн с переменным расходом форсунок | Оправдан | Защищает трубу от гидроудара при частых пусках насоса |
| Циркуляционный насос отопления с мокрым ротором | Отдельный блок не нужен | Регулировка скорости обычно уже встроена в электронику насоса заводом |
Для бытовых задач с нестабильным разбором воды есть и более простые варианты автоматики — сравнение вариантов есть в статье про блок автоматики для насоса.
Когда это правило не работает
У погружных скважинных насосов производитель почти всегда ограничивает минимальную частоту, часто не ниже 30 Гц: охлаждение двигателя насоса зависит от потока воды вдоль корпуса, а на малых оборотах поток слабеет и обмотка перегревается. Точный диапазон частот нужно смотреть в паспорте конкретного насоса, иначе можно потерять гарантию производителя.
У бытовых насосов с однофазным конденсаторным двигателем частотное регулирование часто работает плохо: такой двигатель рассчитан заводом на одну частоту сети, и при её изменении момент на валу падает, насос не выходит на нужный напор. Частотники хорошо сочетаются с трёхфазными асинхронными двигателями или с насосами, у которых производитель прямо пишет о поддержке ЧП в паспорте.
Что делать дальше
Откройте паспорт насоса и выпишите три цифры: номинальный ток в амперах, напряжение питания (однофазное 220 В или трёхфазное 380 В) и допустимый диапазон частот двигателя. Преобразователь подбирайте по току с запасом 10–15% от номинала двигателя — по мощности ошибиться легче из-за пусковых токов.
Если нужна функция поддержания постоянного давления, преобразователь должен иметь встроенный ПИД-регулятор и аналоговый вход 4–20 мА для датчика давления — без этого насос просто крутится на заданной частоте, а не подстраивается под расход. Для установки в скважинном приямке или влажном подвале берите корпус с защитой не ниже IP54. Стабильное давление в системе также зависит от правильно подобранного гидроаккумулятора — он сглаживает пульсации между включениями.
У монтажника спросите: подтверждает ли производитель насоса совместимость с частотным регулированием, какой минимальный рабочий диапазон частот у двигателя и куда в системе врезать датчик давления для обратной связи.
