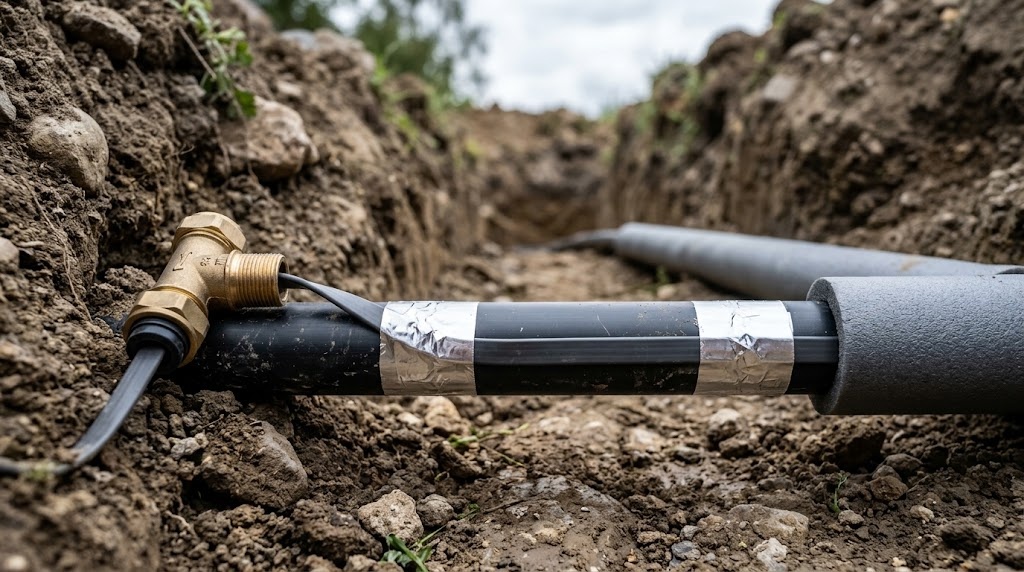

Наружный кабель крепят прямо на трубу: вдоль неё одной линией для труб диаметром до 40–50 мм или спиралью для более толстых. Кабель фиксируют алюминиевой лентой или пластиковыми стяжками через каждые 20–30 см, а затем участок закрывают теплоизоляцией — вспененным каучуком, скорлупой из пенополиуретана или минеральной ватой с фольгой. С водой кабель никак не соприкасается: он греет стенку трубы снаружи, а утеплитель держит это тепло рядом с трубой, не давая ему уйти в холодный воздух или в грунт.
Внутренний кабель заводят прямо в поток воды. На трубе ставят тройник со специальным гермовводом — резиновым уплотнителем точно под диаметр кабеля, который не даёт воде просочиться в месте ввода. Дальше кабель идёт внутри трубы на всю защищённую длину и греет воду напрямую, независимо от того, насколько хорошо утеплён участок снаружи. Из-за прямого контакта с питьевой водой подойдёт не любой кабель с полки магазина — нужен кабель с гигиеническим сертификатом на контакт с питьевой водой, таким же, какой требуют от труб и фитингов внутреннего водопровода.
Кабель бывает резистивным и саморегулирующимся, и это отдельный выбор, не связанный с тем, внутри он или снаружи. Резистивный кабель греет одной и той же мощностью по всей длине, его режут на заводе под точный метраж и самостоятельно не укорачивают. Саморегулирующийся кабель сам снижает мощность в тёплых местах и поднимает в холодных, его можно резать на месте под нужную длину — для скважины с переменной температурой по глубине это удобнее.

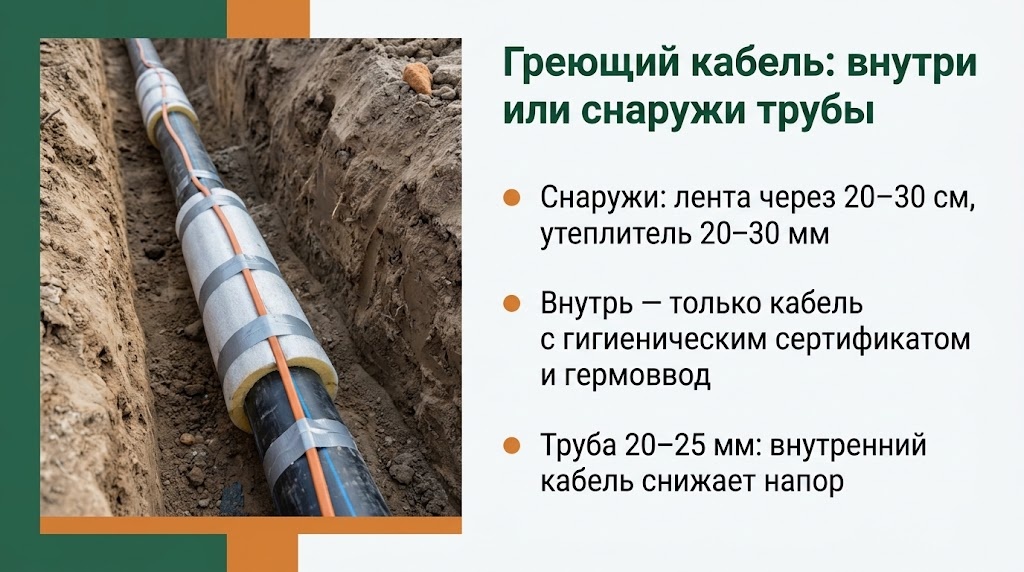

Сравнение по параметрам
| Параметр | Внутри трубы | Снаружи трубы |
|---|---|---|
| Доступ к трубе для монтажа | не нужен — кабель заводится в одной точке через тройник | нужен открытый участок трубы для ленты и утеплителя |
| Требования к кабелю | только с гигиеническим сертификатом для питьевой воды | обычный кабель для улицы, без спецсертификата |
| Контакт с водой | прямой | нет |
| Электробезопасность | повреждение изоляции — риск попадания тока в воду, обязательно УЗО | повреждение изоляции не связано с водой напрямую |
| Обслуживание и замена | для замены разбирают тройник | кабель виден, снял утеплитель — заменил |
| Типичное применение | обсадная колонна скважины, уже закопанный водопровод без доступа | труба в земле при открытой траншее, фасад, подвал |
Когда выбирать наружный монтаж, а когда внутренний
В квартире вопрос греющего кабеля на водопроводе встаёт редко — трубы внутри отопленного помещения не мерзнут. Он появляется, если участок трубы проходит через холодный тамбур, неотапливаемый балкон или гараж под домом. Здесь почти всегда ставят наружный кабель: труба доступна, снять и надеть утеплитель — работа на полчаса, а качество кабеля не связано с питьевой водой.
В частном доме наружный монтаж оправдан, когда трубу укладывают заново и траншея ещё открыта: кабель с утеплителем кладут вместе с трубой за один заход. Если водопровод уже закопан и перекапывать его никто не будет, остаются два пути — завести внутренний кабель через ревизионный колодец или тройник, либо утеплить только тот участок, что виден и доступен: подвал, цоколь, выход трубы из земли.
Для скважины внутренний монтаж почти безальтернативен. Обсадную трубу утеплить снаружи нельзя — она стоит в грунте на глубине нескольких метров, а кабель насоса и так опускается внутрь колонны вместе с питающим проводом насоса. Греющий кабель заводят тем же способом, через оголовок скважины, рядом с кабелем насоса. Насосную станцию для такой скважины удобно подбирать заодно — в статье про насосную станцию для частного дома есть расчёт напора и расхода под конкретную глубину.
Когда правило не работает
Если труба тонкая — 20–25 мм по внутреннему диаметру — внутренний кабель заметно уменьшает живое сечение, и напор на выходе может упасть. Перед покупкой стоит свериться с каталогом производителя на минимальный диаметр трубы для конкретной модели кабеля, а не решать на глаз.
Каждый тройник с гермовводом — это ещё одна точка соединения на трубе, а значит ещё один потенциальный источник течи, особенно на старой стальной трубе с изношенной резьбой. Если резьбовые соединения на участке уже подтекают, добавлять туда тройник для кабеля не стоит — проще перейти на наружный монтаж или заменить участок трубы.
Наружный кабель тоже не спасает, если утеплитель выбран слишком тонким. Кабель мощностью 10 Вт/м компенсирует теплопотери через слой толщиной 20–30 мм, но на открытом воздухе в сильный мороз этого может не хватить. Тогда берут кабель помощнее или увеличивают толщину утеплителя — оба варианта стоит сверить по таблицам производителя под температуру своего региона.
Чек-лист перед покупкой
- Для внутреннего монтажа — кабель с гигиеническим сертификатом на контакт с питьевой водой, обычный кабель для улицы не подходит
- Мощность кабеля (Вт/м) смотрят по каталогу производителя под свой диаметр трубы и климатическую зону, а не берут первый попавшийся
- Для наружного монтажа — утеплитель толщиной от 20–30 мм, в холодных регионах толще
- Для внутреннего — готовый комплект с тройником и гермовводом под диаметр кабеля, а не отдельные детали от разных производителей
- У электрика стоит спросить про отдельную линию с УЗО 30 мА для цепи кабеля — это нужно всегда, если кабель может соприкасаться с водой
