Какая арматура нужна в системе отопления

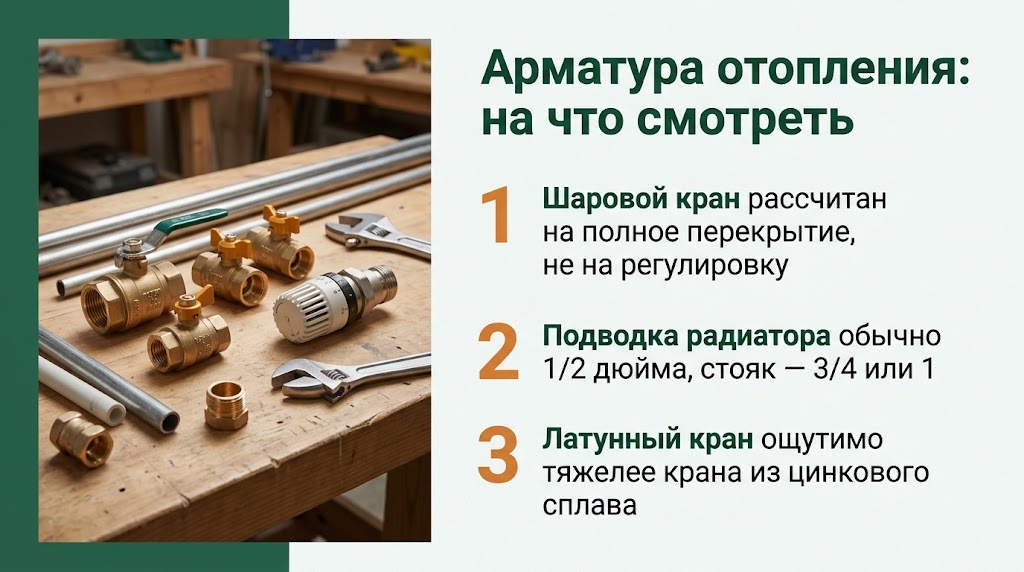

Арматурой называют всё, что стоит на трубах и управляет потоком теплоносителя, а не просто пропускает его напрямую. Есть четыре основные группы: запорная (шаровые краны — перекрывают поток полностью), регулирующая (термостатические и балансировочные клапаны — меняют расход постепенно), предохранительная (клапаны сброса давления) и воздухоотводящая (краны Маевского, автоматические воздухоотводчики). Путать эти группы нельзя: шаровой кран годится для перекрытия, но разрушается при частичном открытии, потому что край шарика начинает резать уплотнительное седло, и кран быстро начинает пропускать воду даже в закрытом положении.
От чего зависит выбор
Диаметр и резьба. Подводка к радиатору в квартирах и частных домах обычно 1/2 дюйма, на магистралях и стояках — 3/4 или 1 дюйм. Резьба на арматуре должна совпадать с резьбой на трубе или фитинге, это смотрят по маркировке на самой трубе или спрашивают у монтажника, если труба уже скрыта в стене или в полу.
Рабочее давление. На корпусе арматуры стоит маркировка PN6, PN10 или PN16 — предельное давление в барах, которое кран держит без разрушения. В квартире со стояком давление в нижних этажах обычно выше, чем в контуре с собственным котлом в частном доме, поэтому перед покупкой стоит свериться с паспортом котла или спросить значение в управляющей компании.
Материал корпуса. Нормальная арматура — хромированная латунь. У дешёвых кранов корпус часто называют силуминовым, хотя по составу это обычно не силумин (сплав алюминия с кремнием), а цинковый сплав ЦАМ. У такого сплава трескаются резьбовые гнёзда при затяжке ключом с усилием, и кран начинает подтекать через год-два. Отличить на глаз сложно, но латунный кран ощутимо тяжелее кран из цинкового сплава того же размера.
Температура теплоносителя. В паспорте на арматуру указан предел по температуре, и у разных моделей он разный — у одних кранов это около 110°C, у других выше, поэтому цифру смотрят в паспорте конкретного изделия, а не ориентируются на одно общее число. Для твердотопливного котла без буферной ёмкости кратковременные скачки температуры бывают выше паспортного предела, это стоит обсудить с монтажником при выборе клапанов группы безопасности.
Тип соединения. Разъёмное резьбовое соединение, в магазинах его называют «американка», позволяет снять кран на ремонт или промывку без разрезания трубы. На радиаторе и у насоса такое соединение нужно, на прямом участке магистрали без оборудования — необязательно.
Что ставить под какую задачу
| Задача | Арматура | На что смотреть |
|---|---|---|
| Перекрыть радиатор целиком | Шаровой кран | Диаметр резьбы, PN10 для большинства квартир |
| Регулировать температуру одной батареи | Термостатический клапан с термоголовкой | Совместимость клапана и головки по посадочному узлу, см. терморегулятор на радиатор отопления |
| Спустить воздух из радиатора | Кран Маевского | Ручной или автоматический — автомат не нужно открывать вручную |
| Защитить котёл от избыточного давления | Предохранительный клапан | Входит в группу безопасности котла, отдельно почти не продаётся |
| Не пустить теплоноситель назад через насос | Обратный клапан | Диаметр и тип подробно разобраны в статье про обратный клапан для насоса |
Если у вас
Квартира с центральным отоплением и чугунными радиаторами — ставьте шаровые краны с увеличенным сечением шарика, обычные узкие часто забиваются грязью и накипью из старого стояка. Частный дом с собственным котлом и давлением в контуре 1,5–2 бара — хватает обычной латунной арматуры PN10, запас по давлению большой. Нужно регулировать каждую батарею отдельно без похода к крану вручную — ставьте термостатический клапан вместо шарового, разница в цене небольшая, а разница в удобстве заметная. Тёплый пол с несколькими контурами — арматуры на одном радиаторе недостаточно, там расход уравнивают балансировочные клапаны на коллекторе.
На чём нельзя экономить, на чём можно
Материал корпуса и шток шарового крана — то, где скупиться не стоит: именно шток и уплотнение вокруг него держат кран без течи годами, и тонкий шток в силуминовом корпусе — главный риск протечки. Предохранительный клапан и группа безопасности котла тоже не место для экономии — это защита от разрыва системы при скачке давления, а не декоративная деталь.
Сэкономить можно на хромировании и внешнем виде там, где кран стоит в закрытом шкафу или под плинтусом и его никто не видит. Можно сэкономить и на бренде у простых шаровых кранов на магистрали, если диаметр, резьба и класс PN совпадают с паспортом системы — разница между известным и малоизвестным производителем здесь в основном в сроке службы прокладок, а не в базовой надёжности корпуса.
Типичные ошибки
Ставят шаровой кран там, где нужна регулировка расхода, а потом удивляются, что через год кран течёт в полуоткрытом положении. Берут арматуру по диаметру трубы, не глядя на рабочее давление системы — в многоэтажке давление в нижних квартирах может быть заметно выше, чем в контуре с собственным котлом в частном доме. Путают кран Маевского с обратным клапаном: первый стравливает воздух из радиатора, второй не даёт теплоносителю течь назад через насос. И ещё одна частая ошибка — берут арматуру без «американки» там, где узел придётся снимать на промывку, и потом разрезают трубу при каждом обслуживании.
Чек-лист вопросов монтажнику или продавцу
- Какое рабочее давление в моей системе и какой класс PN нужен арматуре с запасом?
- Какой диаметр резьбы у подводки — 1/2, 3/4 или 1 дюйм?
- Нужна ли разъёмная «американка» на этом узле для будущего обслуживания?
- Из чего корпус — латунь или силуминовый сплав, и указан ли материал в паспорте?
- На какую максимальную температуру теплоносителя рассчитан клапан?
