Из чего состоит группа безопасности и что делает каждая деталь

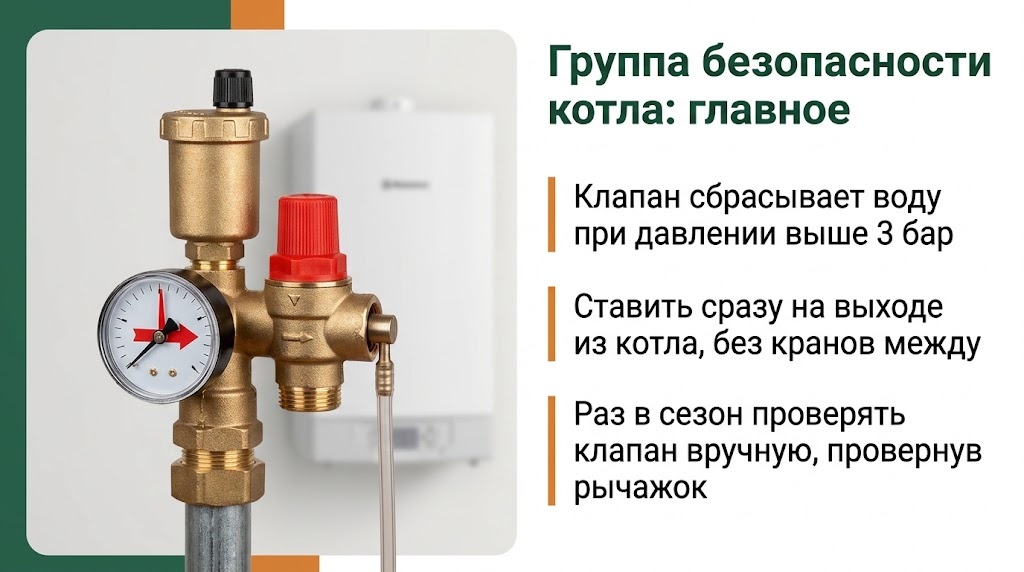

Группа безопасности — это три прибора на одном патрубке: предохранительный клапан, автоматический воздухоотводчик и манометр. Клапан стравливает воду из системы, когда давление поднимается выше порога — у большинства бытовых котлов по паспорту это 3 бар. Воздухоотводчик выпускает воздух, который скапливается в верхней точке системы после заполнения или долива воды. Манометр просто показывает текущее давление, и по нему вы заметите скачок или падение раньше, чем это станет проблемой.
Пример расчёта. В закрытой системе на 100 литров воды при нагреве с 10 до 90 °C объём воды увеличивается примерно на 4% — по справочным таблицам, которые используют для подбора расширительных баков. Это около 4 литров лишней воды. В норме их принимает расширительный бак. Если мембрана бака порвана или в баке упало давление воздуха, этим 4 литрам деваться некуда, и давление в системе растёт — пока не сработает клапан группы безопасности или не лопнет самое слабое место, обычно теплообменник котла или прокладка радиатора.
Когда группа безопасности нужна, а когда уже стоит в котле
| Ситуация | Нужна группа безопасности | Комментарий |
|---|---|---|
| Закрытая система с расширительным баком (большинство квартир и частных домов) | Да | Клапан страхует теплообменник, если бак выйдет из строя |
| Открытая система с расширительным баком на чердаке | Нет | Лишняя вода уходит через открытую трубу бака, опасное давление не накапливается |
| Настенный двухконтурный котёл | Обычно уже встроена заводом | Отдельную группу ставить не нужно, сверьтесь с паспортом |
| Напольный котёл без встроенной группы | Да, монтируется отдельно | Ставится сразу на выходе из котла |
Когда это правило не работает
В старых частных домах иногда остаются открытые системы отопления с расширительным баком на чердаке. Клапан там не нужен: лишняя вода просто переливается через трубу бака наружу, и система физически не может набрать давление выше того, что создаёт столб воды до бака. Второй случай — компактные настенные котлы: у них группа безопасности почти всегда стоит внутри корпуса с завода, и ставить вторую снаружи незачем, разве что монтажник найдёт для этого отдельную причину при осмотре разводки.
Что делать дальше
Группу безопасности ставят сразу на выходе из котла, до любых кранов и байпасов. Запорной арматуры между котлом и группой быть не должно — иначе клапан можно случайно перекрыть вместе с краном, и при скачке давления он просто не сработает. Диаметр подбирают под мощность котла: для большинства бытовых моделей до 30–50 кВт хватает патрубка 1 дюйм, точную цифру смотрите в паспорте вашего котла. Раз в отопительный сезон стоит вручную провернуть рычажок клапана и проверить, что вода из него выходит свободно, а не закисла из-за минеральных отложений. Если манометр показывает давление ниже нормы для вашей системы, посмотрите какая норма давления в системе отопления частного дома и какой объём расширительного бака нужен. Если же клапан срабатывает регулярно, а давление после этого не держится, причины разобраны в статье про то, почему падает давление в котле отопления.
